ADU6000多功能一体化显控设备


ADU6000系列可视化多合一显控平台是一款配置灵活的集拼接控制、无缝矩阵、环境控制、平台可视化解决方案为一体的综合应用系统。ADU6000系列信号处理部分是采用高性能的硬件设计,完美支持各类高清晰数字/模拟信号切换处理,并支持双向RS-232、双向IR信号分配切换功能。还能将一个完整的图像信号划分成多个信号,分配给多个显示单元,同时组成一个大的显示屏幕来显示动态画面,为各行业的多种音视频系统的平台化应用管理提供一体化解决方案,可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。



产品特点
技术参数

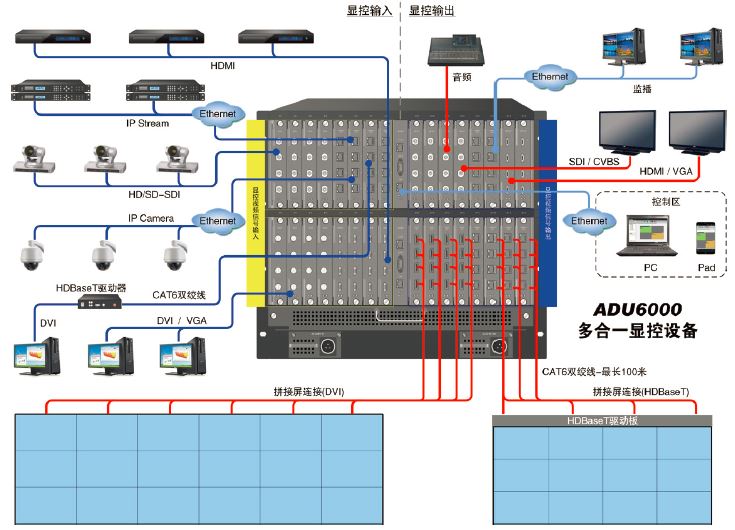

组网应用


  • 1) 全数字化无缝切换;

  • 2) 一台设备解决拼接处理,矩阵切换,环境控制,KVM,信号传输,信号可视化等显控所有功能;

  • 3) KVM坐席管控;

  • 4) 信号实时预览;

  • 5) 兼容多种协议(DVI 1.0,HDCP1.3,HDMI 1.4a);

  • 6) 支持热插拔;支持音视频信号同步和异步切换;

  • 7) 具备拼接输出卡可支持图像拼接、叠加、漫游、缩放功能,单块屏可同时开4个1080P画面,16个标清画面;

  • 8) HDMI数字音频与模拟音频选择输入,HDMI数字音频与模拟音频同时输出;

  • 9) 具有校正和补偿信号特征,减少视频流误码,DVI,HDMI输入可达35米;

  • 10) 系统内可存储多组预切换指令,调用时可以一键切换;

  • 11) 系统内含有红、绿、蓝、白等多种测试图像,方便快速调试和系统维护;

  • 12) 支持EDID读取,PC软件控制切换与EDID管理;

  • 13) HDBaseT输入输出信号支持内嵌的(或本地端的)双向RS-232和双向IR信号,并可选择随视频信号切换,或分离切换模式,并支持POE对外供电;

  • 14) 控制方式灵活,具有红外遥控、RS485、RS-232通讯接口、网络端口、支持外接面板控制接口及面板锁定功能( 4位3.8mm凤凰接口),并且可以通过远端 的HDBaseT的串口控制,方便用户与各种远端控制设备配合使用;

  • 15) 支持在线升级;通过光纤KVM模块支持鼠标跨屏漫游功能,方便用户远程控制机房设备。

  • 16) 支持输入信号端的字符叠加功能;

  • 17) 双链路DVI输入、HDMI1.4输出,支持最大分辨率达到4Kx2K;

  • 18) 支持智能控制矩阵风扇的运行;

  • 19) SDI输入卡带有环出功能;

  • 20) 配置冗余电源,支持热拔插。支持智能控制矩阵风扇的运行;

  • 21) 插卡式结构设计,可灵活配置输入输出信号类型及信号通道数。



产品型号

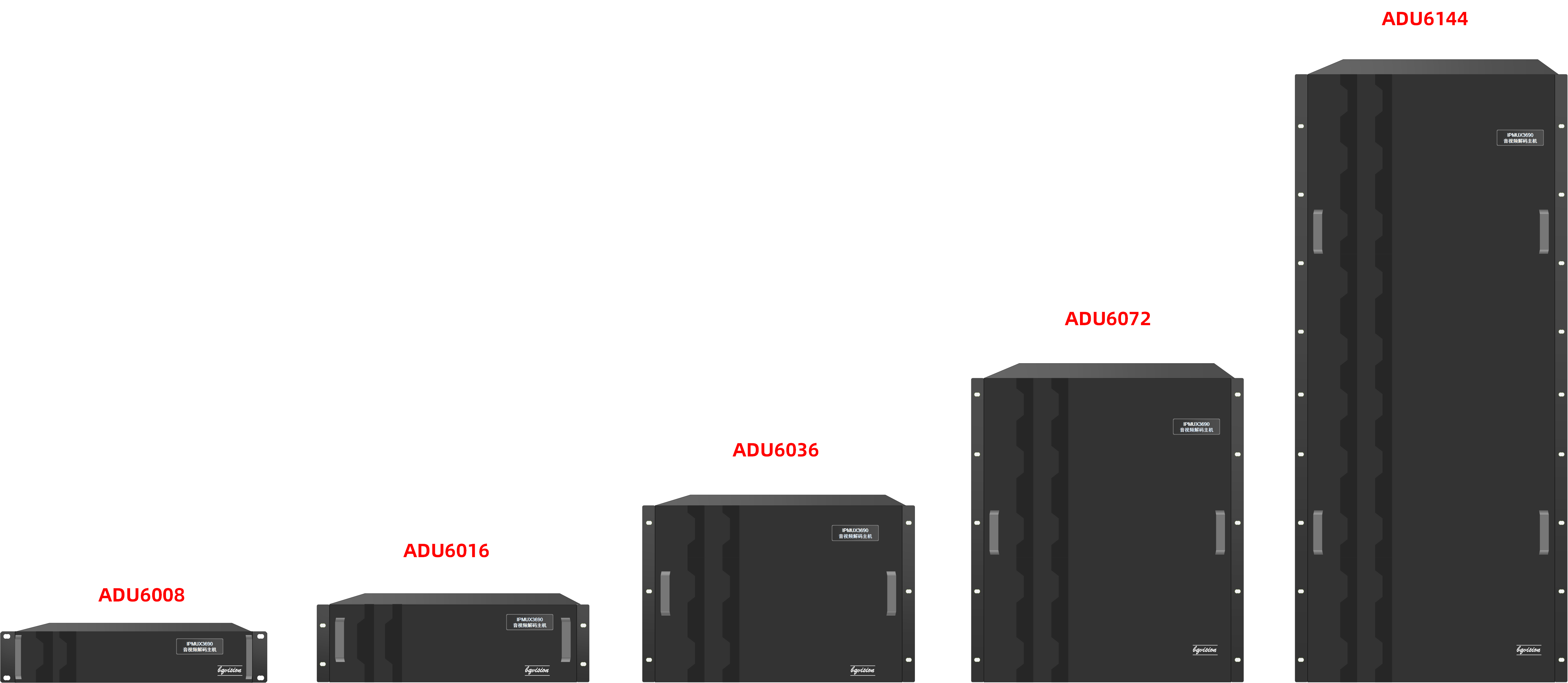

  • ADU6008\6016\6036\6072\6144\6288

接口

  • 可接输入卡数量/输入路数:2/8,4/16,9/36,18/72,36/144,72/288

  • 可接输出卡数量/输出路数:2/8,4/16,9/36,18/72,36/144,72/288

  • 输入插卡类型:ADU-4N HDMI;ADU-4N DVI;ADU-4N CAT;ADU-4N VGA; ADU-4N FB;ADU-4N SDI; ADU-2N IP;ADU-2N DVI4K;ADU-2N HDMI4K;ADU-16N CVBS;

  • 矩阵输出:ADU-4T HDMI;ADU-4T DVI; ADU-4T CAT; ADU-4T VGA; ADU-4T FB; ADU-4T SDI;ADU-2T IP;ADU-2T HDMI4K

  • 拼接输出:ADU-4T DVI-P;ADU-2T DVI-P; ADU-4T HD-P; ADU-2T CAT-P; ADU-4T FB-P; ADU-2T FB-P

  • 接口带宽:13.5Gbps

  • 界面配置:客户端及TCP/IP界面配置

串口控制

  • 串行控制接口:RS-232,9-针母D型接口与9-针公D型接口

  • 波特率与协议:波特率:9600,数据位:8位,停止位:1,无奇偶校验位

  • 串行控制口结构:9针母D型接口:2 = TX,3 = RX,5 = GND; 9针公D型接口:3 = TX,2 = RX,5 = GND

  • KEYBOARD控制接口

键盘控制接口:4位3.8mm凤凰接口

  • 使用方式:与扩展键盘配套使用

  • 键盘控制口结构:+5V=DC5V , + = DATA+, -=DATA-  GND = 信号地

以太网控制

  • 以太网控制接口:RJ-45母接口

  • 以太网控制协议:TCP/IP

  • 以太网控制速率:自适应10M/100M,全双工或半双工

规格

  • 系统工作电源:100VAC ~ 240VAC,50/60 Hz

  • 储存、工作温度:0~+50℃

  • 储存、工作湿度:20%~70%

  • 机箱尺寸:2U 3U 7U 12U 24U 定制U
