VIP6911A 视频编解码一体机

VIP6911A视频编解码器是编码、解码一体化设备,采用业界先进的H.264/AVC High Profile视频压缩方式,并向下兼容MainProfile Baseline,专门针对TCP/IP网络的视频、音频和数据进行高质量压缩编码和网络传输。

VIP6911A支持CVBS、SD-SDI二种视频信号和音频信号,并对输入信号加以压缩输出高质量的数字视频和音频流;同时还具备相应信号接口的解码输出功能。VIP6911A是集音视频采集、压缩、网络传输、解码输出等功能为一体的嵌入式设备。VIP6911A支持标清图像(D1HD14CIFCIF);支持UDPTCP、单播/组播、HTTPSIPRTP等多种网络协议;特别针对无线应用环境加入了FEC纠错技术,适用于各种网络环境。

设备支持外部模拟音频立体声输入输出,以及串行数据业务,包括RS-485/RS422RS232,可用于串行数据透明传输,或外部设备控制。

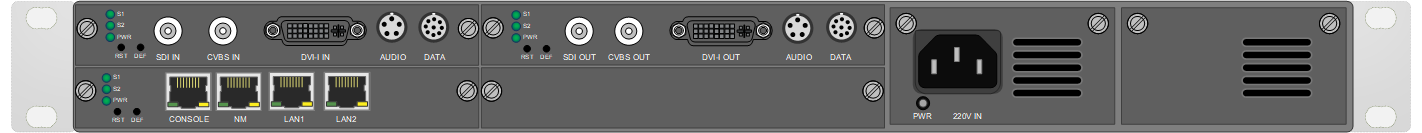

                                                                                                                           VIP6911A后面板






产品特点
技术参数

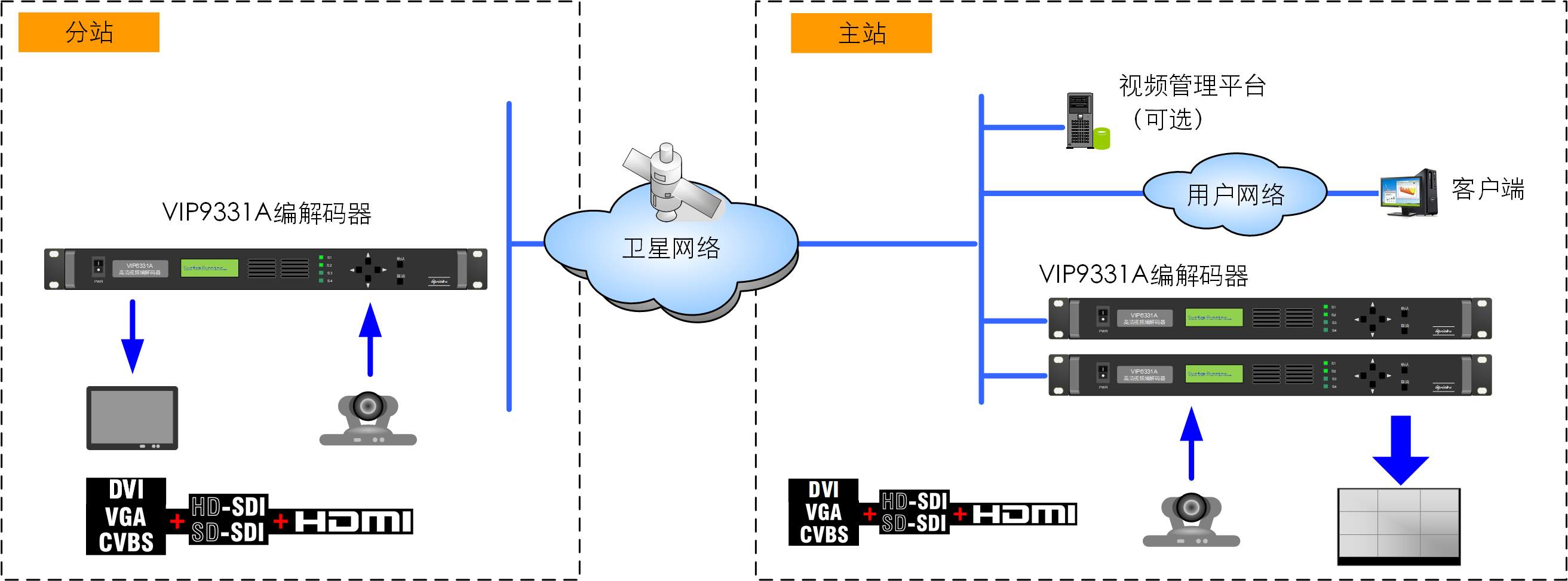

网组应用


  • 极低功耗:整机功耗小于8W,适于野战车载环境;

  • 工业设计:所有设备模块为工业级设计,适应车载环境,具备野外抗震性能;

  • FEC功能:能够适应无线50%以内的错包率,适合“卫星动中通”环境;

  • 高效压缩:在卫星512K带宽条件下,可实时传输D1(4CIF)满帧率图像;

  • QoS保证:支持TOS参数配置,满足TCP/IP网络对数据传输质量管理和优先级控制要求;

  • 界面友好:具有液晶面板参数显示和配置功能;

  • 二次流转发:解码器可将解码数据无损转发给下一通信节点,避免多次编码产生图像质量损失。



视频输入

  • 输入通道:CVBS、SD-SDI

  • 接口形式:BNC×2

视频输出

  • 输出通道:CVBS、SD-SDI

  • 接口形式:BNC×2

音频输入

  • 输入通道:线性音频,2声道

  • 接口形式:RCA×2

音频输出

  • 输出通道:线性音频,2声道

  • 接口形式:RCA×2

视频编码

  • 编码算法:H.264/AVC High Profile ,兼容Baseline、Main

  • 分辨率:CIF、4CIF、HD1、D1

  • 编码码率:64kb/s ~ 4Mb/s

  • 码率控制:CBR/VBR模式可选

  • 编码帧率:1~30帧/秒,手动可调

  • 量化参数:手动可调

  • 视图像标准:PAL/NTSC自适应

音频编码

  • 采 样 率:6KHz、32KHz、44.1 KHz、48KHz

  • 采样精度:16-bit/声道

  • 编码码率:32kb/s~96kb/s

  • 编码算法:MPEG-4 AAC-LC、G.711

码流规格

  • 码流格式:MPEG-TS over UDP

  • 传输协议:RTP/UDP

  • 传输方式:单播/组播可选

解码功能

  • 视频音频解码格式、码率、分辨率,均自适应

  • 支持二次流转发功能

网络接口

  • 接口标准:10/100Base-T以太网

  • 接口形式:RJ45

数据接口

  • 数据通道:1路RS-485/RS232,接口形式DB9阴性

AUX接口(选配)

  • 输入通道:4路开关量输入

  • 输出通道:2路继电器输出

  • 接口形式:DB9阴性

设备管理

  • 控制方式:面板液晶屏按键、Web界面、专业网管软件

  • 控制协议:支持SNMP协议

  • 界面语言:中文、英文

电气环境

  • 设备供电:电源AC220V/50HZ,8W

  • 工作温度:0℃~55℃

  • 最大湿度:95%无凝结

物理特性

  • 设备形态:标准19寸机架式设备

  • 设备重量:4.5Kg
