GT330和GT310一体化时统设备是根据产品标准化、模块化、系列化为原则，设计开发的一款具有高可靠性、高环境适应性、可测试性、可维修性的高精度守时授时产品。该产品将输入参考源、输出信号设计成标准化的插卡，将内部时钟源设计成标准模块，所有插卡具有热插拔、即插即用功能，以方便客户进行多种需求自由组合。
设备能同时接收GPS/北斗/外同步（PTP、外秒等）定时信号，具有IRIG-B码和网络授时功能，可为各测控测量设备提供标准时间信号和标准频率信号，实现各种测量、测控系统提供高精度的时间和频率信号。GT330时统设备内部软件全部采用嵌入式软件设计，代码自主可控，监控软件基于国产自主可控麒麟版操作系统，稳定安全可靠，同时支持Windows操作系统；应用灵活、人机界面友好。
作为网络时钟服务器，该产品可配置高精度 GPS/北斗双模接收模块，接收卫星信号对内置时钟源（铷钟）进行驯服，使其输出高精度的时间信息及频标信号，该设备可通过 NTP 协议给各个网络设备提供精确的时间校对服务，具有多种校时方式，使用方便。设备具有时钟保持功能，守时精度高，即使在外部参考丢失很长一段时间内保持一定的精度。
设备功能多样，使用方便，广泛应用于军事通讯、金融、城市交通、铁路、航空、电力、 广电及工业控制等领域。
模块化：采用全模块化即插即用结构设计，支持板卡热插拔，配置灵活，维护方便。
信号丰富：内部信号输出类型丰富，可灵活配置。
定时手段多样化：具备GPS/北斗、外同步定时手段(如B码输入、长波定时等)，并对定时信号的可用性进行自动化判别，保证了设备时间同步的可靠性和安全性。
高频率准确度：内部选用可驯服铷钟模块或高稳晶体振荡器，采用高级智能驯服算法，铷钟驯服后频率准确度优于1×10-12/天。
可靠性高：设备的关键部件（电源、定时、频标、产生）都采取了冗余备份措施，并具有完善的故障诊断功能，设备可以通过故障诊断程序对系统故障进行自动检测和切换；采用低耦合总线共用设计技术，各输出模块之间相互独立，避免了单点故障出现，某个模块出现故障不影响其它模块的正常工作。
易操作性：直观易用图形化操作界面，无须特别培训即可上手操作。
网络化：集成网络时间服务功能，支持NTP/PTP网络时间同步；具有SNMP网管接口，可通过远程网络监控管理，方便系统集成管理。
灵活扩展：采用主机+扩展机箱方式，当用户需要的时钟信号较多时，可以灵活地进行级联扩展，构建时统体系。
功能特点：
有实时钟，显示内容为天、时、分、秒；
时区选择功能；
闰秒预告和调整功能；
可置钟，加、减秒，手动同步、发特标等操作；
能建立时间超前/滞后，范围：0～±999999.9μs步进为100ns；可测量外秒与产生器1PPS之间的时差，测量分辨率为100ns；
可设置容差，范围1μs～99μs；
完善的自检功能：检测每路输入、输出信号、内时钟及各模块工作状态，检测与输入定时信号的时间同步精度，具有全面的状态指示及告警；
具有网络授时功能，支持NTP/PTP协议；
具有网管接口，支持SNMP协议。
技术参数：
1) 输入信号
GPS定时信号
接收频率：1575 MHz；
定时精度：＜100ns；
天线馈线50米，物理接口：SMA。
北斗定时信号输入
接收频率：2492MHz；
定时精度：＜100ns；
天线馈线50米，物理接口：SMA。
1PPS信号
极性：正极性
电平：TTL电平
脉冲宽度：大于1us
TOD信号
接口电平：RS-232
PTP
符合IEEE1558-2008；
支持最佳主钟算法；
时间同步精度：优于0.2μs（背对背测量）。
同步方式
设备具有手动和自动两种同步方式。
同步源选择
可以对同步源的优先等级进行设置。
2) 频标模块
可驯晶体振荡器
锁定频率准确度：＜1×10-12/天（锁定GPS或北斗后，24小时平均）；
保持频率准确度：＜5×10-10（GPS/北斗失锁24小时后）；
老化率：＜5×10-10/天。
可驯铷原子钟
频率源准确度：＜1×10-12（锁定GPS或北斗后，24小时平均）。
保持频率准确度：＜1×10-11（GPS/北斗失锁24小时后）；
频率漂移率：＜3×10-12/日。
3) 输出信号
10MHz频标
波形：正弦波；
路数：4路/模块；
幅度：0.5～1.0Vrms可调；
谐波抑制：二次＜-30dB、三次＜-40dB；
理接口：SMA。
1PPS信号
输出路数：2路/模块；
输出电平：HCMOS电平；
脉冲宽度：30±5ms；
上升、下降沿时间：＜20ns；
同步精度：＜200ns；
抖动：＜3ns；
物理接口：SMA。
IRIG-B(DC)码
输出路数：4路/模块；
输出电平：RS422；
同步精度：＜100ns(相对于输出1PPS)；
抖动：＜3ns；
物理接口：5芯航插。
IRIG-B(AC)码
输出路数：4路/模块；
输出幅度：0.5～10Vp-p可调，接600Ω负载；
调制比：6:1～2:1；
同步精度：＜10us(相对于输出1PPS)；
物理接口：5芯航插。
B码输出路数4路。
NTP网络授时模块
接口：10/100M以太网口；
协议：NTP/SNTP；
授时精度：≤5ms（局域网）。
PTP主钟/从网络授时模块
支持IEEE1588-V2；
支持E2E时延测量模式；
支持PTP最佳算法；
同步间隔：16pkt/s～1pkt/64s
时间标签精度：优于0.1 us
网络接口：2个，(相互隔离、可独立可配)，10/100M以太网口，RJ45。
4) 监控功能
接口：10/100M以太网口；
协议：SNMP；
物理接口：RJ45；
功能：检测各模块工作状态，能主动报警，报告各种故障状态。
5) 外形结构

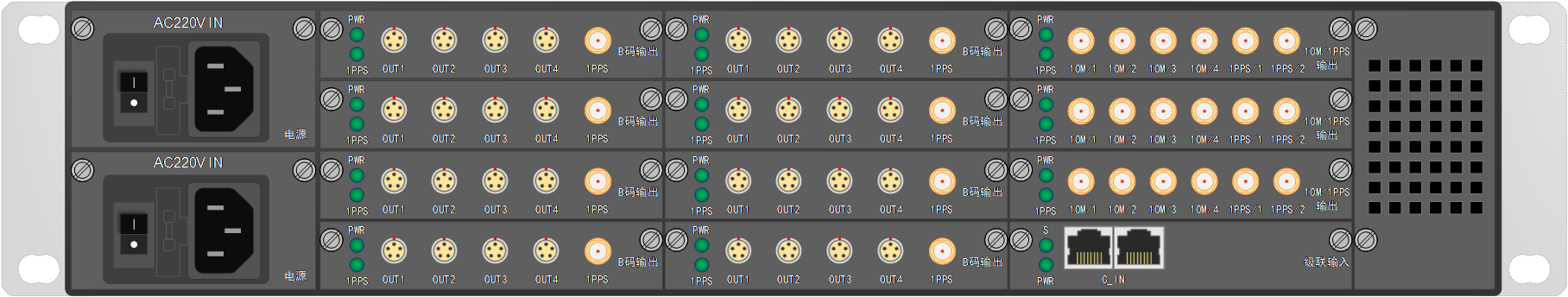

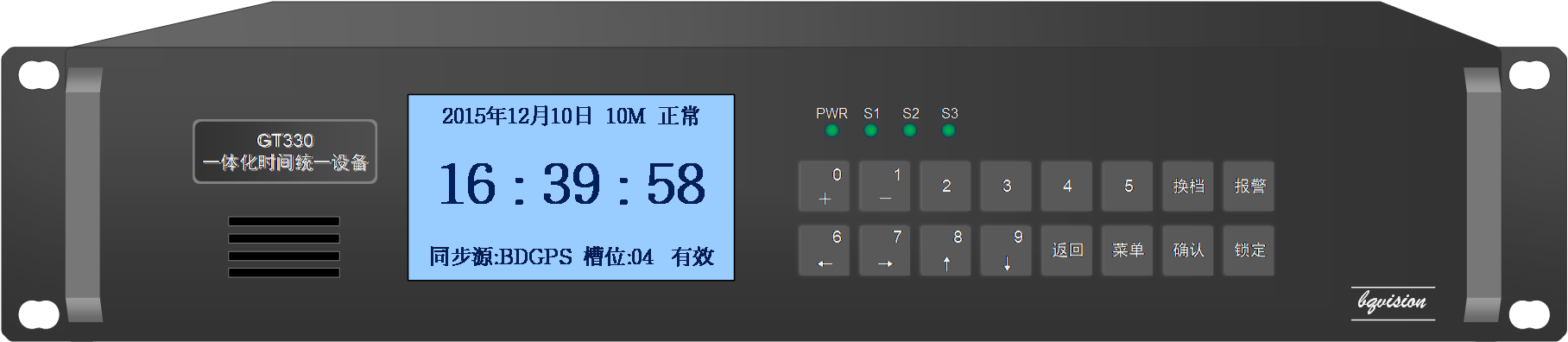

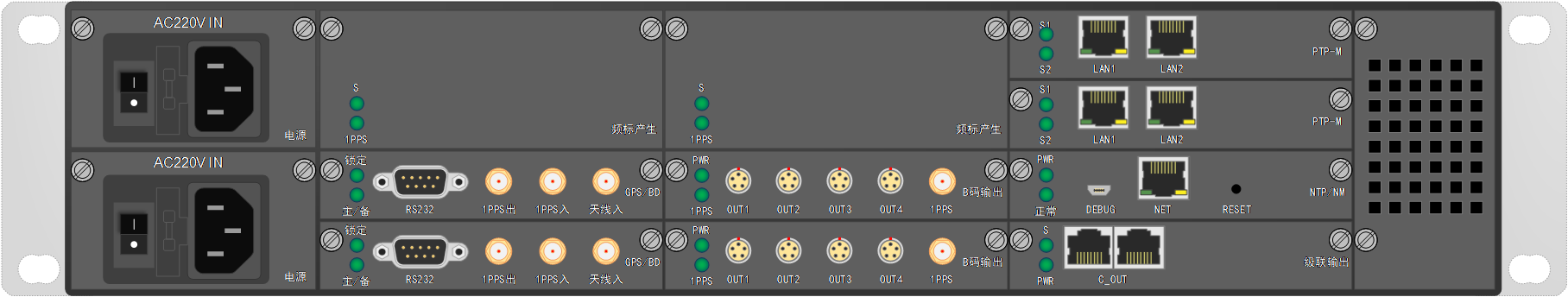

时统主机：GT330型（19英寸2U机箱）；GT310型（19英寸1U机箱）
扩展机箱：GT330型（19英寸2U机箱）。
6) 环境要求
工作温度：-10～+45℃；
储存温度：-40～+60℃；
相对湿度： 95％（@25℃）；
振动冲击：符合GJB2242-94《时统设备通用规范》3.8.5的规定；
电源：交流220V±10%，50±1Hz。
GT330 网络时钟服务器配置IRIG-B码板卡输出，每个IRIG-B板卡默认输出4路B（DC）码、4路B（AC）码，数据时间标准符合GJB2991A-2008 B码时间码接口规范的要求。可以为多个IRIG-B终端进行授时。
GT330 网络时钟服务器可以为用户提供多路的10MHz/5MHz频标信号和1PPS秒信号，以及时间信息，用户可以作为自己后级终端设备使用的时间和频率的基准，而且该设备具备保持功能，即使GPS或者北斗丢星后，也能在很长一段时间内输出高精度的10MHz/5MHz频标信号和1PPS秒信号。
GT330 网络时钟服务器通过接收卫星信号，得到标准时间，并通过 NTP 网络传输协议对终端设备进行授时。在整个系统中，GT330 网络时钟服务器为一级时间服务器对外授时，可设置不同的网段，分别给二级时间服务器以及终端设备进行授时。
GT330 网络时钟服务器通过接收卫星信号，得到标准时间，并通过 PTP 网络传输协议对网口终端设备进行授时。
