VIP9551A型4K超高清视频编解码器采用H.265/H.264视频压缩方式,适用于高带宽、低带宽环境下TCP/IP网络的视频、音频和数据进行高质量压缩编码和网络传输。
VIP9551A支持多种视频信号输入和输出,包括12G-SDI、HDMI、CVBS,其中SDI接口支持从标清D1到4K@60FPS的视频格式,具有兼容性;HDMI接口采用HDMI 2.0规范,支持标清D1到4K@60FPS的视频格式,并兼容DVI、DP等信号接口无损转接。
音频信号输入和输出,支持SDI嵌入音频、HDMI嵌入音频、外部模拟音频。
VIP9551A支持超高清/高清/标清图像(4K/1080P/1080i/720P/D1)编解码传输,得益于H.265先进算法的优势,较上一代产品节约50%左右的带宽;支持UDP、TCP、单播/组播、HTTP、SIP、RTP等多种网络协议;特别针对卫星通信和无线应用环境加入了纠错算法、接收流转发等针对性技术,使该设备适用于包括卫星、无线、有线等在内的各种网络环境。

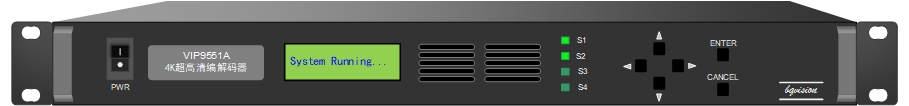

产品外观(前面板)

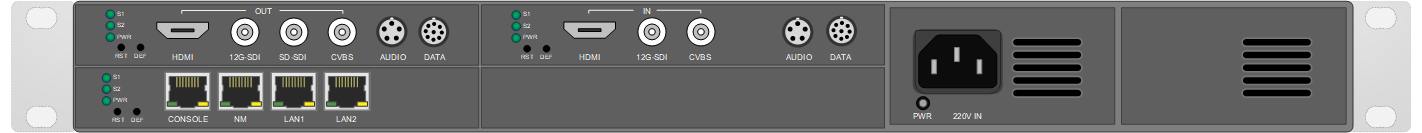

产品外观(后面板)
▪ 工业设计:设备模块为工业级设计,适应车载环境,具备野外抗震性能;
▪ 接口丰富:支持12G-SDI、HDMI2.0(DVI/DP)、CVBS视频信号输入/输出;
▪ 格式兼容:支持H.265和H.264算法,支持4K/1080P/1080i/720P/D1编解码;
▪ 信道适应:支持纠错算法、缓冲区等功能,可良好适应卫星和无线传输场合;
▪ QoS保证:支持TOS参数配置,满足网络对数据传输质量管理和优先级控制要求;
▪ 界面友好:具有耐低温OLED显示面板,参数显示和配置功能;
▪ 无损流转发:解码器可将解码数据无损转发,避免多次编码产生图像质量损失。
视频输入
信号类型:支持SDI、HDMI(DVI/DP)、CVBS
接口类型:12G-SDI(BNC×1)、HDMI2.0(TypeA×1)、CVBS(BNC×1)
视频输出
信号类型:支持SDI、HDMI(DVI/DP)、CVBS
接口类型:12G-SDI(BNC×1)、SD-SDI(BNC×1)、HDMI2.0(TypeA×1)、CVBS(BNC×1)
音频通道
输入信号:1路模拟非平衡输入
输出信号:1路模拟非平衡输出
接口形式:多芯航空插头
视频编码
编码算法:H.265(兼容H.264)
信号格式:各接口分别支持如下格式。
【12G-SDI接口】支持576i、480i、720p50、720p60、1080p24、1080p25、1080p30、1080i50、1080i60、1080p50、1080p60、4Kp30、4Kp60等;
【HDMI接口】支持576p50、480p60、720p50、720p60、1080p24、1080p25、1080p30、1080p50、1080p60、4Kp30、4Kp60等;
【CVBS接口】支持576i、480i。
编码帧率:1~60帧/秒,手动可调
编码速率:128kb~30Mb/s,手动可调
图像标准:信源格式自动识别
多路码流:支持同时编码三路码流(高/中/低)
音频编码
采样精度:最高48KHz
编码算法:MPEG-4 AAC-LC
编码速率:48kb~384Kb/s,手动可调
视频编码(回显编码)
编码算法:H.264
信号格式:支持D1、1280*720、1920*1080、4K(3840*2160)等格式
编码帧率:1~60帧/秒,手动可调
编码速率:128kb~30Mb/s,手动可调
多路码流:支持同时编码三路码流(高/中/低)
码流规格
解码码流:支持RTSP、MPEG-TS over UDP、MPEG-TS over RTP;支持单播、组播
编码码流:MPEG-TS over UDP、MPEG-TS over RTP;支持单播、组播
转发功能:支持接收流的无损转发
传输时延:局域网环境中编码至解码延小于400ms
视频解码
解码格式:H.265(向下兼容H.264)
分辨率:具有自适应功能。
【12-SDI接口】支持720p50、720p60、1080p24、1080p25、1080p30、1080i50、1080i60、1080p50、1080p60、4Kp30、4Kp60等;
【SD-SDI接口】支持576i、480i;
【HDMI接口】支持720p50、720p60、1080p24、1080p25、1080p30、1080i50、1080i60、1080p50、1080p60、4Kp30、4Kp60等;
【CVBS接口】支持576i、480i。
转发功能:支持接收流的无损转发
多路解码:支持多路解码功能(16路1080P,或4路4K)
音频解码
解码格式:MPEG-4 AAC-LC
网络接口
接口用途:用于视音频数据传输
接口标准:10/100/1000Base-T以太网
接口类型:2个RJ45(二层交换)
网管接口
接口用途:用于设备控制管理
接口标准:100Base-T以太网
接口形式:1个RJ45
数据接口
数据通道:1路RS-485/RS232
接口形式:多芯航空插头
设备管理
控制方式:面板按键、内置Web界面
控制协议:支持网络SNMP协议
集中管理:支持视频综合管理平台软件的集中管理
界面语言:中文、英文
软件升级:通过以太网升级
电气环境
电源参数:冗余双电源AC220V/50Hz、DC48V可选
典型功耗:30W
工作温度:-25℃~55℃
贮藏温度:-45℃~70℃
环境湿度:0~95%(无凝结)
物理特性
设备形态:标准1RU机架式
设备重量:3.6Kg
